VIZ-STEEL - установка систем измерения плоскостности

В компании VIZ-STEEL завершена установка и ввод в эксплуатацию четырех роликов планшетности UVB TECHNIK для контроля плоскостности стальной прокатываемой ленты.

На заводе ВИЗ-Сталь, входящего в состав ПАО "НЛМК", стартовали монтажные работы по проекту оснащения станов 1200-1 и 1200-2 системами измерения планшетности прокатываемой полосы.

На станах-1200 сталь прокатывается до конечной толщины — самые тонкие листы 0,23 мм, обеспечивается получение готовой стальной полосы высокого качества.

Реализация проекта по системам измерения планшетности позволит ВИЗ-Стали значительно увеличить долю готовой продукции 1 сорта и 1 класса плоскостности производимых рулонов.

Проект реализуется силами специалистов UVB TECHNIK s.r.o. (Чехия) и ЗАО "НПП "Машпром".

Размеры прокатываемой ленты:

максимальная толщина на входе- 0,85 мм;
минимальная толщина на выходе - 0,10 мм;
ширина – 600 -1050 мм,
максимальный наружный диаметр рулона - 1800 мм
максимальный вес рулона - 16500 кг.

Характеристики прокатного стана:

полное натяжение ленты - 20-180 кН,
максимальная скорость прокатки - 10,0 м / с,
длина бочки - 1200 мм

Плоскостность ленты является важной характеристикой трансформаторной стали, от которой зависит качество нанесения электроизоляционного покрытия. Ранее прокатные станы не имели возможности контролировать этот параметр в результате чего существовал риск появления готовых изделий с дефектами геометрии.

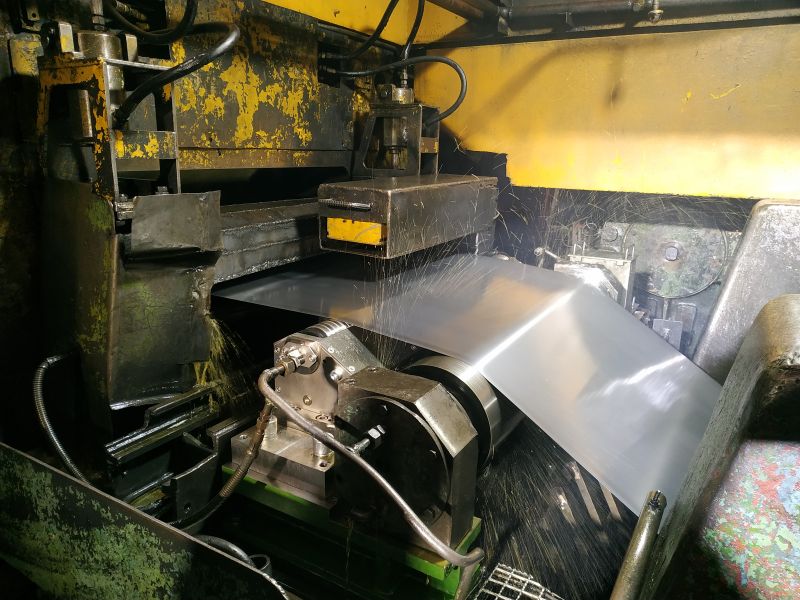

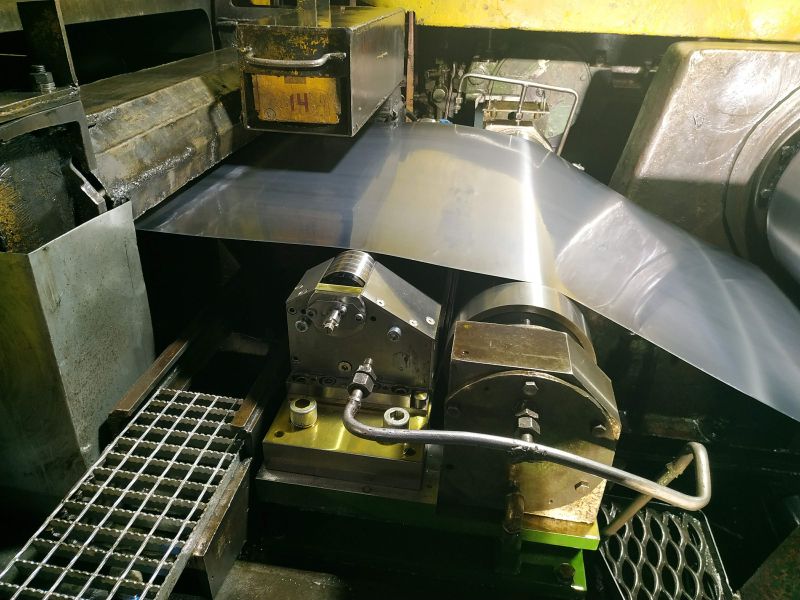

Основным решением этой проблемы стало использование системы нового поколения для измерения плоскостности во время прокатки. Ролик планшетности STM-1200 регистрирует различие натяжения по ширине полосы во время процесса прокатки. Обработанная информация поступает на пульт управления прокатного стана. Используя эти данные, оператор регулирует натяжение ленты.

Измерение плоскостности прокатываемой полосы позволяет:

Мониторинг плоскостности холоднокатаных лент оператором в режиме реального времени;
Повысить точность контроля параметров плоскостности полосы при прокатке в стационарном состоянии;
Хранение данных о плоскостности холоднокатаных лент позволит провести дальнейший анализ и оптимизацию условий холодной прокатки.

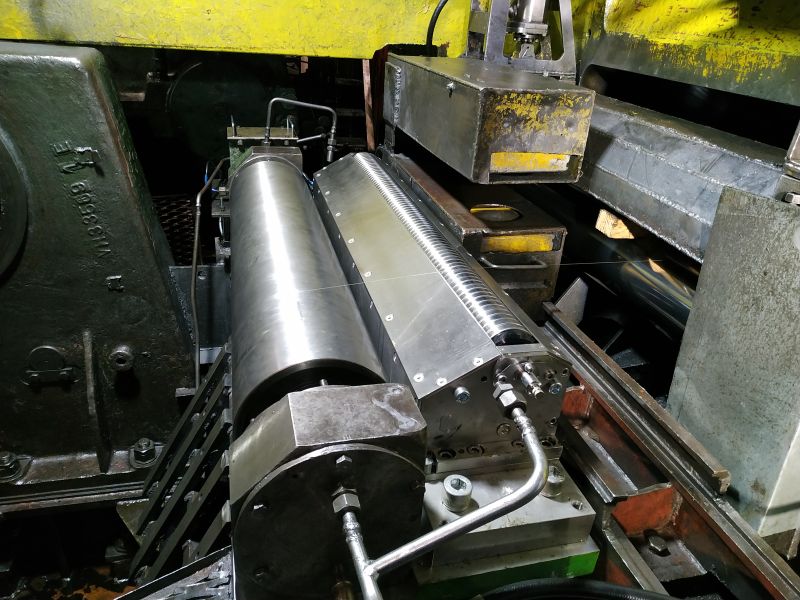

Системы измерения плоскостности основаны на измерении распределения натяжения по ширине полосы измерения плоскостности – ролики планшетности STM-1200 от UVB TECHNIK s.r.o. обеспечивают непрерывное измерение плоскостности ленты и общего натяжения ленты, создаваемого моталками в диапазоне от 20 до 180 кН. Точность измерения плоскостности соответствует двойному стандартному отклонению 2σ (95,4%): ± 2 I-единицы (± 20 мкм / м).

Внедрение автоматизированной системы измерения плоскостности позволит VIZ-Steel значительно увеличить долю готовой продукции высшего качества.
